Technické schéma modulu KASA VEND Telematics

Technický popis modulu

Modul KASA VEND Telematics je kompaktního čtvercového tvaru. Pro komunikaci s vending automatem využívá standardizované MDB rozhraní (Multi-Drop Bus) s odpovídajícím konektorem.

• Napájení: 5 V – 48 V DC

• Připojení k automatu: MDB sběrnice (stíněný vodič)

• Konektor: Standardizovaný MDB konektor

VAROVÁNÍ: Modul zapojujte výhradně při vypnutém vending automatu. Nedodržení tohoto postupu může vést k trvalému poškození základní desky stroje (VMC – Vending Machine Controller).

Zapojení modulu

1. Odpojte vending automat od elektrické sítě.

2. Propojte modul s automatem pomocí stíněného MDB kabelu.

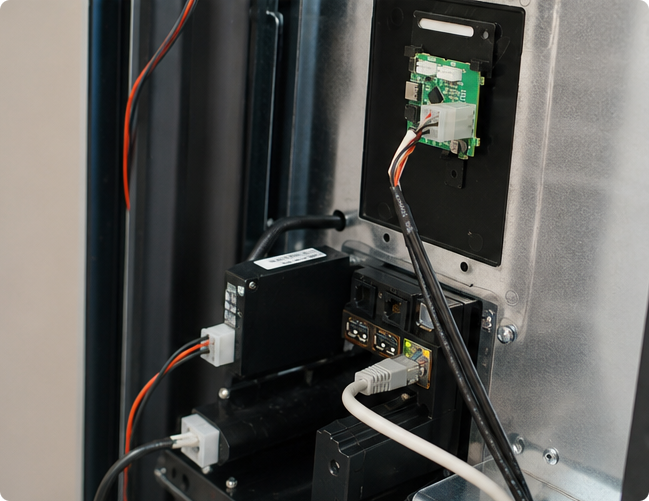

3. Připojte MDB konektor do odpovídající zásuvky na modulu a na VMC automatu.

Upozornění k současnému použití USB-C a MDB

Důležité:
Pokud je k modulu současně připojen USB-C konektor i MDB konektor, může docházet k rušení na MDB sběrnici. Příčinou je sdílená zem (GND a MDB Ground).

Doporučení: Pokud není USB-C nezbytně nutné pro daný provozní režim, nepoužívejte jej zároveň s aktivním MDB připojením.

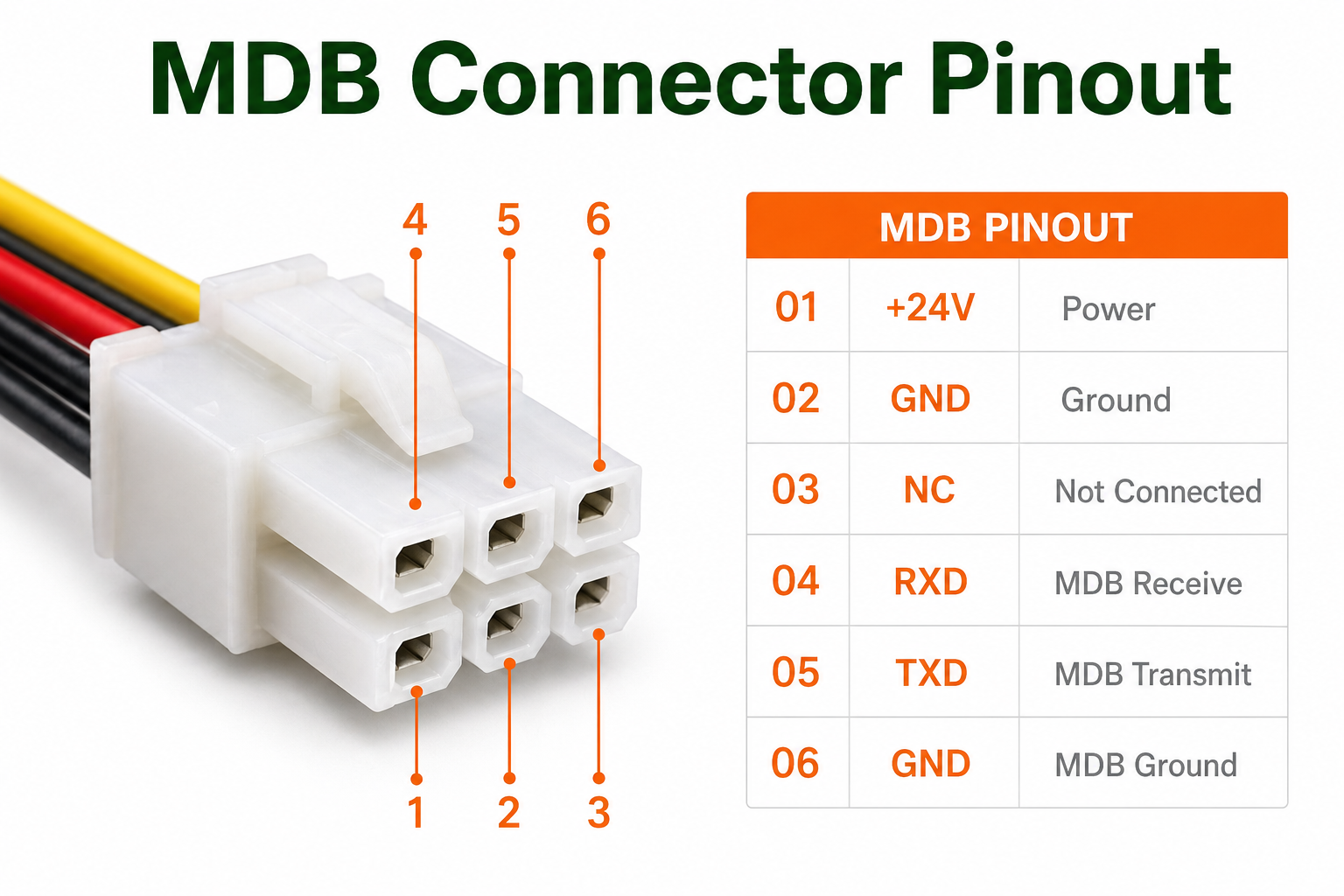

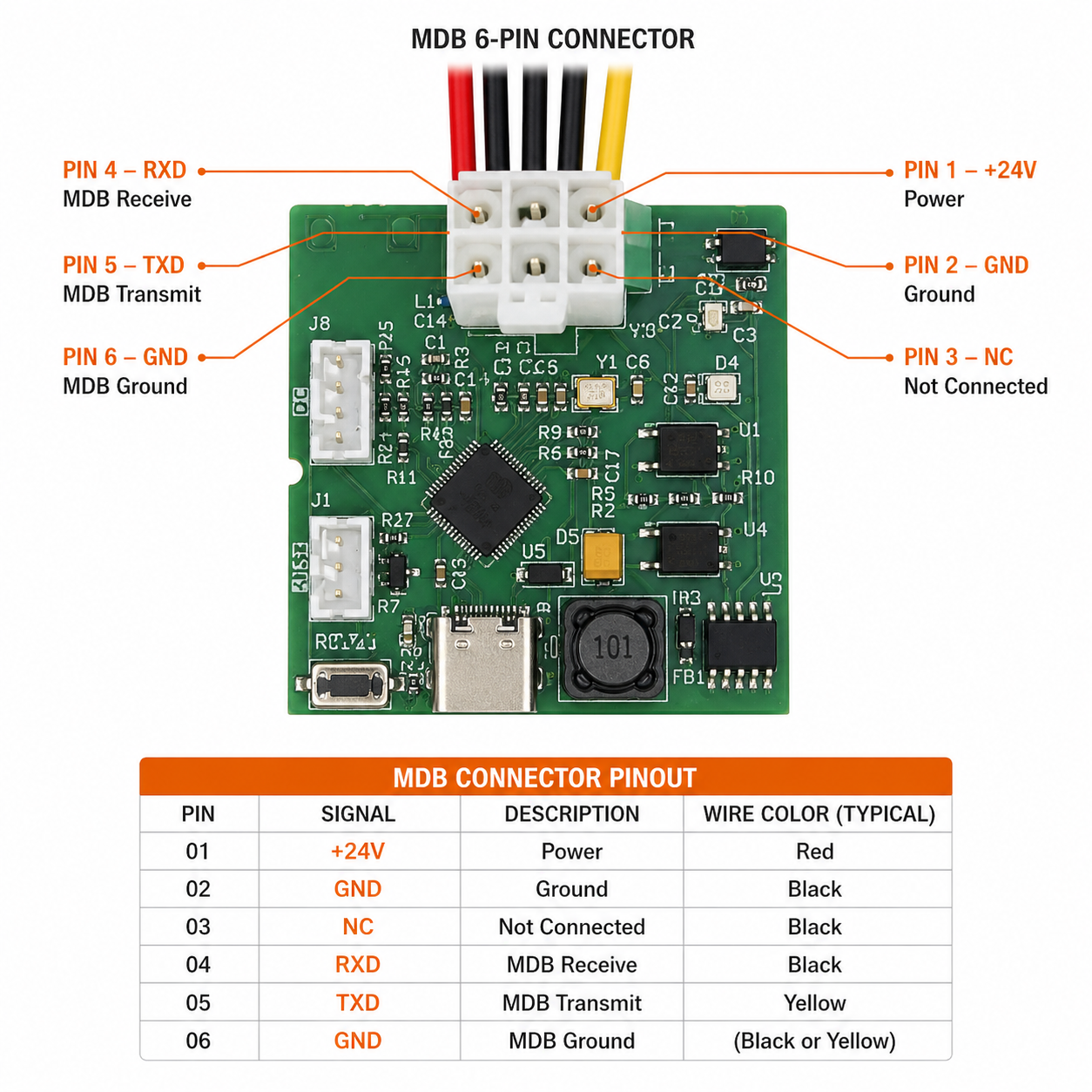

Schéma zapojení MDB konektoru
